Маркировка – это система условных обозначений, предназначенная для нанесения на провода, схемы, аппараты вторичных устройств и их схемы. Ее выполняют с целью точного опоздания электрических схем, быстрого определения отдельных элементов и удобства пользования. Маркировку выполняют на всех панелях, на которых имеются вторичные цепи, аппараты, жилы контрольных кабелей, сами кабели.
Нормативным документом, на основе которого выполняют маркировку, является Руководящие материалы Минэнерго СССР 10260ТМ-Т1, введенные в действие 1.04.1981г.
Маркировка электрических цепей постоянного тока выполняется цифровыми обозначениями с учетом полярности. Часть цепи положительной полярности отмечается нечетными цифрами, отрицательной – четными.
Участки вторичных цепей, не имеющие постоянной полярности, могут обозначаться четными и нечетными цифрами.
Числа, использующиеся при маркировке вторичных цепей, делят на сотни (одна группа 1 – 99, другая – 101 – 199 и т.п.). При недостаточной основной нумерации используется дополнительная четырехзначная, с присоединением цифры впереди основной.
Интересное видео о маркировке цепей смотрите ниже:
Чаще всего в схемах можно встретить следующую маркировку цепей:
1 – «положительного» питания;
2 – «отрицательного» питания;
3 – 19 (обычно используется 3) – цепи включения;
20 – 29 – цепи катушек токовых реле.
Иногда, перед цифрой ставят букву, в основном такая маркировка используется для цепей определенного назначения, к примеру:
Р – используют при обозначении цепей УРОВ;
U – цепи связи;
T – цепи телемеханики.
Таблица распределения чисел для маркировки цепей
Обозначение цепей переменного тока обычно выполняется порядковыми числами, с добавлением впереди буквенного обозначения фазы или нейтрали цепи (А, В, С, N): N1 – N99; A1 – A99 и т.д.
Буквенное обозначение можно не использовать, если не требуется точное свидетельство фазы.
Таблица распределения букв для маркировки цепей

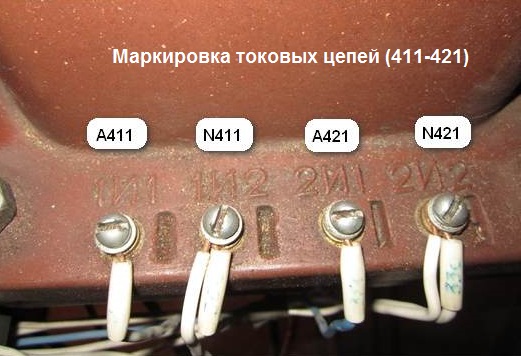

Маркировка цепей трансформаторов тока (токовые цепи)
Числа, использующиеся для маркировки токовых цепей, разбивают тоже на группы. Так, первая группа маркируется N (A,B,C,) 4**, для маркировки используют номера с 401-499. Следующая значимая цифра определяет номер конкретного трансформатора тока, третья цифра выбирается, исходя из участка цепи от одной точки к другой.
К примеру, обозначение цепей трансформаторов тока типа ТТ имеет следующий вид: 1TT: А 413 – 420 и т.д.
Если монтажная схема конструктивно включает более девяти трансформаторов тока, то используется следующий тип маркировки A (B,C,N) 5* или: 10ТТ: А 501 – 509.
Описанные способы маркировки схем используются для отдельной монтажной единицы, при этом их принцип может повторяться на различных фидерах, и единообразие в обозначениях схем – приветствуется.

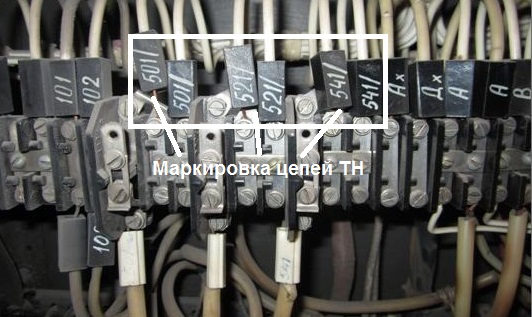

Маркировка цепей трансформаторов напряжения (цепи напряжения)
Маркировка цепей ТН выполняют в виде А 6**. Для обозначения дополнительных обмоток используют маркеры: Н, К, Ф, И. Следующая цифра в обозначении ТН выбирается, исходя из его номера в схеме. Третья идентифицирует участок схемы от одной точки до другой. К примеру: 1TН (ТН 1 СШ): А 611 – 617.
Буквенное обозначение цепей напряжения, подсоединяемые через блок-контакты коммутационных аппаратов и реле, имеет следующий вид: А (В, С, N, Н, К, Ф, И) 7**.
О цветовой маркировке проводов можно почитать в отдельной статье.
